Отопление — это одна из самых сложных и ответственных систем в любом здании. Она не прощает ошибок. Если выбрать неправильные трубы или нарушить технологию монтажа, можно столкнуться с самыми серьёзными последствиями. В лучшем случае обогрев будет недостаточно эффективным. В худшем — произойдет прорыв горячей воды или даже взрыв котла. Чтобы такого не случилось, необходим проект отопления частного дома. В этой статье мы разберёмся, как его подготовить самостоятельно.

Что входит в проект отопления частного дома

Проект автономного отопления представляет собой комплекс чертежей, расчетов и технических описаний. В этом документе приводятся:

• общие сведения об объекте;
• схема отопительного контура с разводкой труб и расположением радиаторов;
• расчет теплопотерь;
• обоснование выбора и размещения оборудования;
• описание системы управления и автоматики;
• спецификация оборудования и материалов.

Пройдемся по основным пунктам. В самом начале нужно указать параметры дома: его расположение, площадь, тип конструкции, толщину и материал стен и крыши, размеры окон. Эти сведения пригодятся при проведении расчетов в будущем.

Далее идет схема отопительной системы. По нормативам она должна быть аксонометрической или, проще говоря, трехмерной с неискаженными пропорциями. Но для самостоятельного монтажа в большинстве случаев будет достаточно и 2D-чертежа. Из схемы должно быть обязательно понятно, какой тип разводки используется.

Следующий раздел проекта отопления в частном доме — расчёт теплопотерь здания. Он определяет реальную потребность в энергии. Полученные данные напрямую влияют на выбор тепловой мощности котла и предотвращают ситуацию, когда оборудование работает на пределе возможностей или простаивает без нагрузки. Точный расчет исключает избыточное потребление энергии и гарантирует стабильную работу системы в самые холодные дни.

В разделе с подбором оборудования нужно описать, почему был выбран конкретный тип источника тепла. Например, если вы не планируете жить в доме все время, то может хватить электрического котла. А для постоянного обогрева коттеджа лучше подойдет газовый агрегат.

Затем следует описание и схема установки радиаторов. В этой части нужно привести основные нормы для монтажа. Это высота установки, расстояние от стены, способ подключения. Нужную информацию можно найти в своде правил СП 73.13330.2016. Обратите внимание на раздел 6.4 — именно там собраны основные сведения, которые понадобятся вам.

Если вы планируете автоматизировать обогрев помещения, то нужно правильно подобрать термостаты, датчики температуры и другие компоненты. Процесс выбора и расчеты необходимо описать в соответствующем разделе.

Завершают документ смета и спецификация. Если говорить упрощенно, то это две таблицы. В спецификации указываются количество, тип и характеристики каждого компонента системы, в смете — стоимость работ и материалов.

Этапы проектирования отопления частного дома

Теперь, когда мы разобрались с тем, что нужно писать в документах, перейдем к самому процессу проектирования отопления частного дома.

Расчет теплопотерь дома

Теплопотери — это количество энергии, которое уходит из здания через стены, кровлю и прочие элементы. От данного параметра зависит, какую мощность должен иметь котел, сколько секций потребуется в радиаторах. Без точного расчета легко ошибиться: недостаточная мощность системы приведет к холоду в доме, избыточная — к перерасходу топлива и преждевременному износу оборудования.

На величину теплопотерь влияют следующие факторы:

• Материалы стен, кровли и перекрытий — каждый обладает своим коэффициентом теплопроводности.
• Толщина конструкций — чем массивнее стена или слой утеплителя, тем меньше уходит тепла.
• Площадь остекления и тип окон — однокамерные стеклопакеты теряют значительно больше тепла, чем энергосберегающие трехкамерные.
• Климатическая зона — при расчетах нужно учитывать среднюю температуру воздуха в регионе.
• Высота потолков и общая площадь помещений — определяют объем воздуха, который нужно нагревать.
• Наличие и тип вентиляции — любая вытяжка выводит наружу теплый воздух, это нужно учитывать при вычислениях.

Чтобы оценить теплопотери, начните с определения площади каждой внешней поверхности здания: стен, окон, крыши, пола. Далее воспользуйтесь справочником и найдите термическое сопротивление для всех материалов. Рассчитайте теплопотери по формуле:

Q = S × ΔT × R,

где Q — потери в ваттах, S — площадь конструкции, R — термическое сопротивление, ΔT — разница температур внутри и снаружи.

Однотипные расчеты нужно провести для всех окон, крыши и других поверхностей. Не забудьте учесть, что утеплитель и стеновые материалы имеют разные показатели сопротивления. Для каждого слоя следует провести отдельные вычисления, а потом суммировать их результаты.

Чтобы ускорить процесс проектирования системы отопления частного дома, можно воспользоваться упрощенным методом. Просто введите основные параметры здания в калькулятор теплопотерь. Он учитывает площади и толщину конструкций. Такой калькулятор позволяет бегло оценить потребность дома в тепле.

Когда определите параметры для каждой поверхности, сверьтесь с таблицей из раздела 5 свода правил СП 50.13330.2024. Вот ее фрагмент, нужный для частных домов:

Сверьте полученные значения с нормативными. Отметьте, в какую сторону отличаются ваши показатели, это понадобится для подбора котла.

Подбор оборудования

Когда определены теплопотери здания, можно выбирать котел. На этом этапе проектирования вновь понадобится формула:

Q = V × ΔT × K / 850,

где Q — необходимая мощность котла (кВт), V — объем всех отапливаемых помещений, ΔT — максимальная разница температур на улице и внутри дома, K — коэффициент теплопотерь. K равняется 1, если у вас получились значения меньше или равные табличным. Когда теплопотери превышают нормативные, используется коэффициент 2 или 3 в зависимости от того, насколько сильна разница.

Помимо мощности, нужно подобрать и тип агрегата. Газовый котел — наиболее популярный выбор в регионах с развитой инфраструктурой. Его главные преимущества — низкая стоимость энергоносителя и стабильная работа при минимальном участии владельца. Однако подключение к магистрали требует согласований с надзорными службами, а сам аппарат нуждается в дымоходе и помещении, отвечающем требованиям безопасности.

Электрический котел привлекает простотой установки: он не требует дымохода, топливного склада или специального технического помещения. Его можно разместить даже на кухне или в подсобке. Минус такого решения — высокая цена электроэнергии, особенно при обогреве домов площадью свыше 100 м². Экономия возможна только при использовании многотарифного счетчика.

Твердотопливные котлы обеспечивают полную энергонезависимость и выгодны там, где дрова, уголь или пеллеты доступны по низкой цене. Современные модели с длительным горением могут работать до нескольких суток без дозагрузки. В то же время они требуют регулярного обслуживания, места для хранения топлива и ручной чистки зольника. Это делает их менее удобными для постоянного проживания. Впрочем, пеллетные котлы можно автоматизировать.

Еще существуют комбинированные агрегаты. При отключении одного источника энергии оборудование автоматически или вручную переключается на другой. Например, при отсутствии газа переходят на пеллеты. Правда, такие агрегаты стоят дороже, занимают больше места и сложнее в настройке и обслуживании.

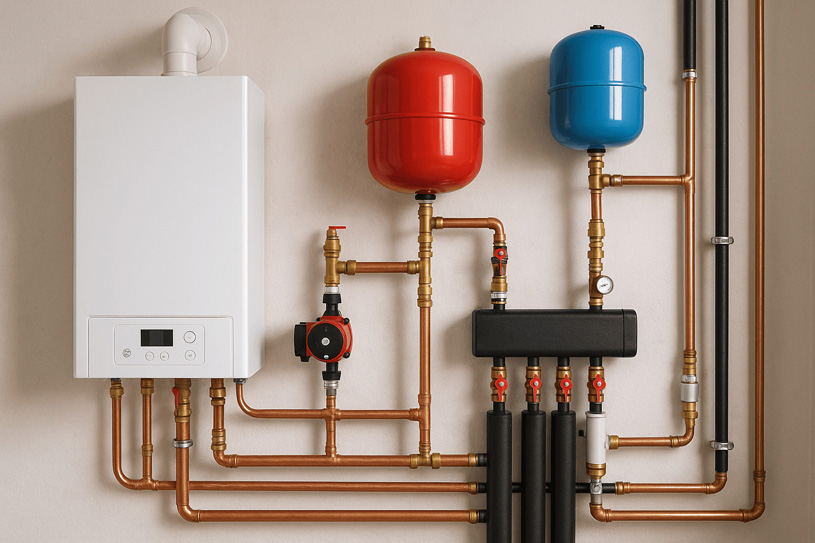

Не менее важно подобрать все остальное отопительное оборудование:

• радиаторы;
• теплые водяные полы;
• бойлер косвенного нагрева;
• циркуляционные насосы;
• расширительные баки;
• группу безопасности.

Если речь идет о воздушном отоплении, понадобятся тепловентиляторы, конвекторы и другие дополнительные приборы.

Помимо классических схем с котлами, существуют альтернативные варианты. Например, для обогрева можно использовать тепловые насосы. Но их расчет и особенности установки кардинально отличаются, поэтому в данной статье на них подробно останавливаться не будем.

Схема разводки труб

При составлении проекта отопления дома нужно определиться, каким образом теплоноситель будет доставляться к радиаторам. Есть несколько вариантов прокладки коммуникаций:

• Однотрубная. Самый дешевый и простой вариант, разработка схемы для него не представляет сложности. Как понятно из названия, в этом случае вода движется к радиаторам и обратно по одной и той же трубе. Это создает завихрения и мешает нормальной циркуляции, но при небольших размерах здания такими проблемами можно пренебречь.
• Двухтрубная. Каждый радиатор подключается к паре магистралей. Одна на сленге называется подачей, вторая — обраткой. Теплоноситель поступает ко всем приборам с одинаковой температурой, что обеспечивает равномерный прогрев жилых помещений. Этот вариант требует больше материалов, но полностью окупается комфортом и надежностью.
• Лучевая. Трубы расходятся от коллектора к каждому отопительному прибору отдельными ветками. Такой тип разводки позволяет поддерживать оптимальную температуру в каждой комнате независимо. Стоимость проектирования и монтажа в этом случае выше, однако при ремонте одного контура остальные продолжают работать без остановки всей системы.

Расчет и размещение радиаторов

Размер радиатора водяного отопления вычисляется с учетом особенностей конкретного помещения. За основу возьмите мощность одной секции, указанную в техническом паспорте производителя. Скорректируйте ее с учетом реальных условий: температуры теплоносителя, высоты потолков и типа остекления. Затем определите, сколько секций понадобится в каждой комнате. Чтобы упростить задачу, воспользуйтесь калькулятором радиаторов.

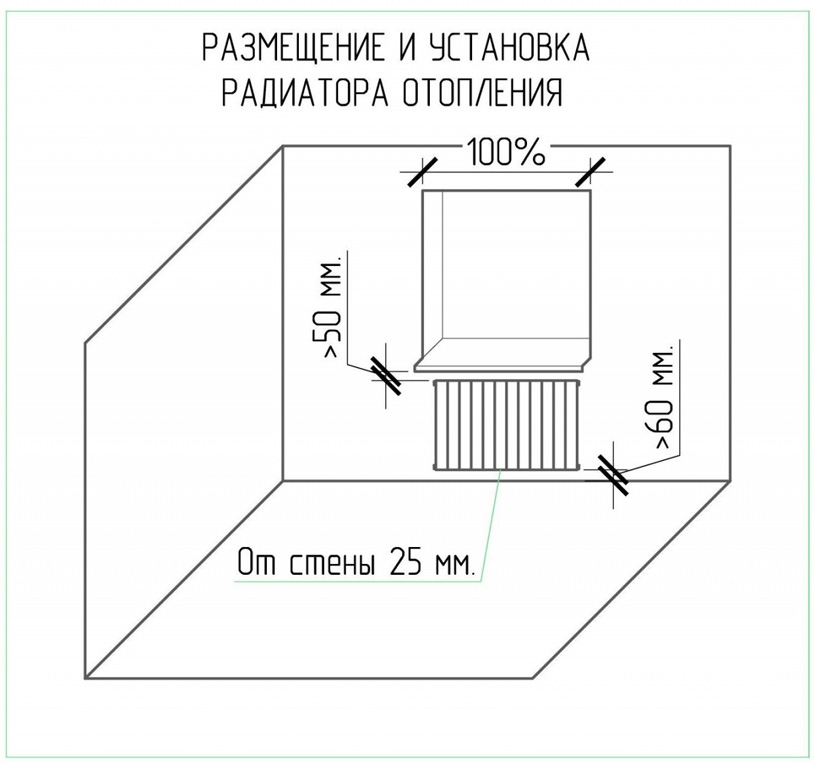

Батареи устанавливаются преимущественно под окнами, так как именно здесь формируется основной поток холодного воздуха. Прибор должен располагаться строго по центру проема, чтобы создавать равномерную тепловую завесу. Обязательно учитывайте высоту установки: не менее 60 мм от пола, 50 мм от подоконника. От стены нужно отступить минимум 25 мм.

Проект отопления дома в программе

Для проектирования инженерных сетей профессионалы используют сложные CAD-программы вроде AutoCAD или Revit. Но если вы делаете схему для себя, необязательно скачивать такие продукты — они стоят от $2000 в год и выше, а обучение занимает минимум несколько недель.

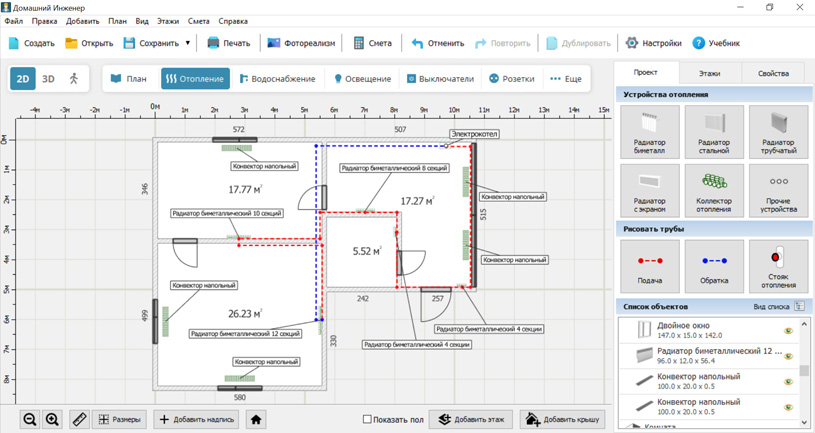

Чтобы быстро составить проект системы отопления частного дома, воспользуйтесь программой Домашний Инженер 3D. Это интуитивно понятное ПО, рассчитанное в первую очередь на новичков. С его помощью можно:

• начертить план здания с учетом толщины стен и размеров окон;
• продумать расположение котельной;
• начертить лучевую, одно- или двухтрубную схему разводки;
• расставить радиаторы по помещениям;
• подобрать оборудование для оснащения котельной.

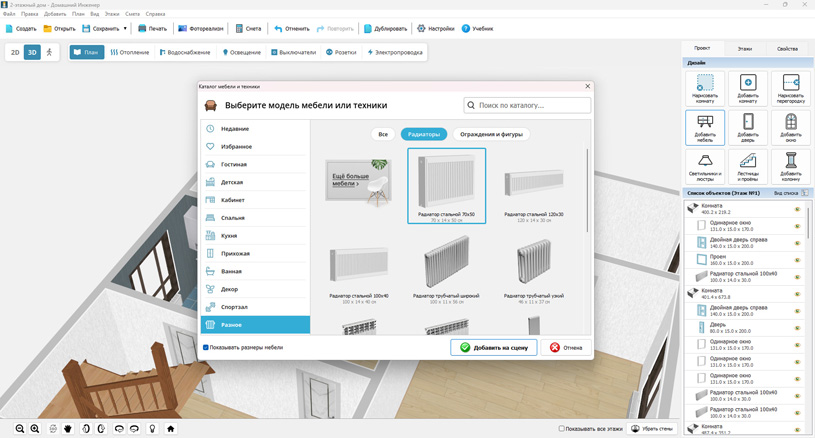

В программе имеется встроенный каталог 3D-моделей. В нем есть котлы, радиаторы разных типов, расширительные баки, насосы и другие приборы. Это позволяет наглядно увидеть планировку котельной от первого лица.

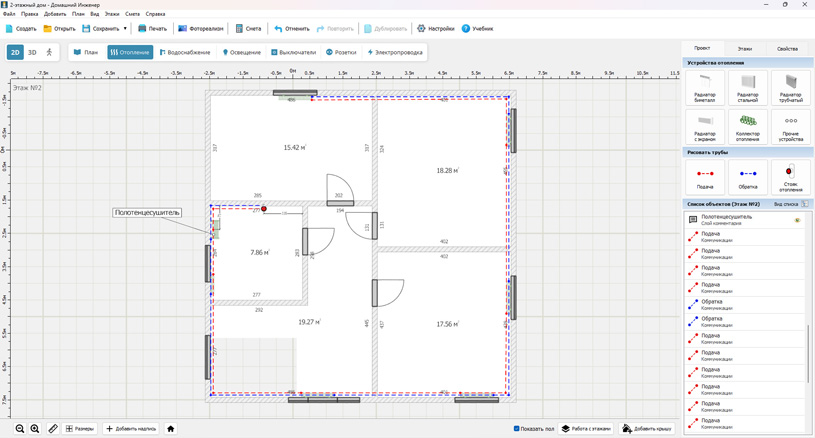

Итоговый проект радиаторного отопления в программе выглядит так:

Спецификация и смета

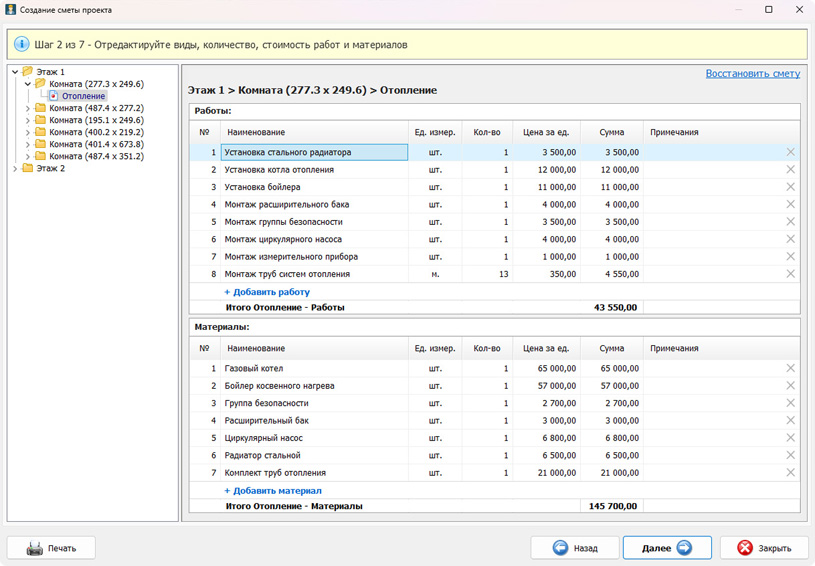

Если вы планируете самостоятельно заниматься не только проектированием отопления частного дома, но закупкой материалов и оборудования, не пренебрегайте сметой и спецификацией. Тем более что их можно составить автоматически на основе проекта, созданного в планировщике Домашний Инженер 3D. Софт подтягивает в таблицы информацию о количестве и типе оборудования. Остается только добавить неучтенные элементы, вписать стоимость и другие характеристики.

Заключение

Для самостоятельного проектирования отопительной системы следуйте пошаговому плану:

1. Соберите исходные данные. Укажите площадь дома, этажность, толщину и материал стен, тип кровли, размеры окон и климатическую зону.
2. Рассчитайте теплопотери здания. Определите, сколько энергии уходит через стены, пол, окна и крышу. Используйте формулы или онлайн-калькулятор теплопотерь для получения ориентировочной цифры.
3. Подберите котел нужной мощности. Исходя из результатов расчета, подберите мощность и определитесь с типом теплогенератора.
4. Выберите схему разводки труб. Решите, какой тип вам больше подходит — лучевая, одно- или двухтрубная.
5. Рассчитайте и разместите радиаторы. Определите количество секций для каждого помещения и укажите их точное положение на плане с соблюдением норм монтажа.
6. Создайте чертеж схемы отопления. Начертите план дома и нанесите на него все элементы системы. Для этого подойдет специализированное ПО, например Домашний Инженер 3D.
7. Займитесь составлением спецификации. Перечислите все необходимое — от котла и насосов до фитингов и крепежа, с указанием количества и характеристик.
