За счёт работы редуктора оператор может перемещать груз массой от сотен килограммов до десятков тонн, при этом сохраняя точный контроль высоты и положения. Именно сочетание автономности, простоты конструкции и высокой надежности делает ручную цепную таль востребованной в промышленности, строительстве и складской логистике.

Далее последовательно разберём устройство, принцип работы, основные виды, способы подвешивания, сферы применения и ключевые преимущества оборудования.

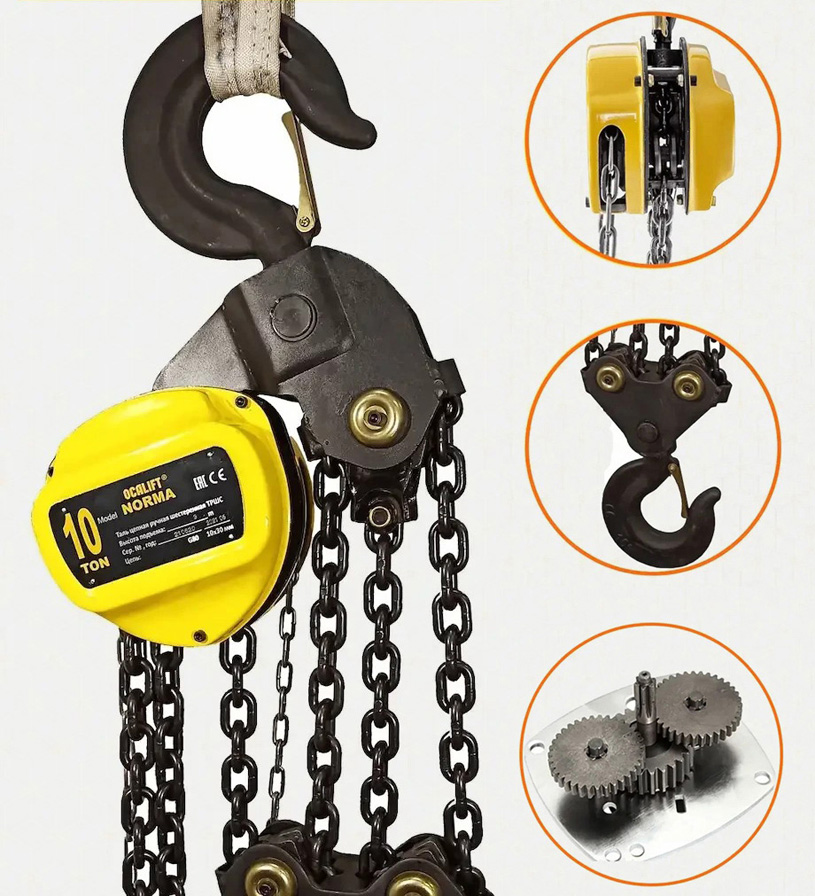

1. Конструктивные особенности ручной цепной тали

Для корректного выбора и безопасной эксплуатации необходимо понимать устройство механизма и назначение его основных элементов.

1.1. Редуктор и корпус

Базовым элементом конструкции является редуктор – шестерённый механизм, размещённый в стальном корпусе с защитным покрытием.

Функция редуктора заключается в преобразовании усилия, создаваемого при тяге за управляющую цепь, в увеличенный крутящий момент на грузовую звёздочку. Это и обеспечивает подъём тяжёлого груза при относительно небольшом усилии оператора.

Стальной корпус выполняет несколько задач:

• защищает внутренние узлы от механических повреждений

• снижает воздействие пыли и влаги

• воспринимает динамические и статические нагрузки

Применение легированной стали и усиленных элементов конструкции повышает устойчивость к износу и продлевает срок службы при интенсивной эксплуатации.

1.2. Крюковая подвеска

Конструкция ручной цепной тали включает:

• верхний крюк подвеса

• нижнюю крюковую подвеску с предохранительными защёлками

Верхний крюк предназначен для крепления тали к несущей конструкции. Нижний крюк используется для фиксации груза. Наличие защелок предотвращает случайное сходение стропа или грузозахватного приспособления.

1.3. Цепной контур

Как правило, цепная система состоит из двух независимых цепей:

1. Грузовая цепь – служит для непосредственного подъёма груза.

2. Управляющая цепь – используется оператором для приведения механизма в движение.

Разделение функций повышает безопасность и обеспечивает удобство управления.

1.4. Тормозной механизм

Автоматический тормоз с храповым механизмом фиксирует груз на любой высоте сразу после прекращения движения управляющей цепи.

Это означает, что при остановке оператором воздействия на цепь груз надёжно удерживается без дополнительной фиксации. Такой принцип исключает самопроизвольный спуск и повышает уровень безопасности.

2. Принцип работы ручной цепной тали

Работа ручной цепной тали основана на последовательной передаче усилия через систему шестерен. Рассмотрим алгоритм подъема по шагам.

1. Оператор прикладывает усилие к управляющей цепи.

2. Вращается приводной вал.

3. Через редуктор происходит многократное увеличение крутящего момента.

4. Приводится в движение грузовая звёздочка.

5. Грузовая цепь перемещается через цепепротяжный механизм.

6. Груз плавно поднимается или опускается.

Важно понимать, что скорость подъема изначально рассчитана на точность позиционирования. Это позволяет аккуратно выполнять монтаж, юстировку оборудования и точную установку элементов конструкции.

После прекращения тяги тормозной механизм автоматически блокирует движение. Груз фиксируется на заданной высоте.

Дополнительное преимущество – разнесение зоны управления и зоны расположения груза. Оператор находится на безопасном расстоянии, что особенно важно при работе с нестабильными или крупногабаритными объектами.

3. Основные виды ручных цепных талей

По конструкции привода ручные цепные тали подразделяются на несколько типов. Все перечисленные модификации представлены в компании OCALIFT. Тали сертифицированы, на них установлена гарантия 18 месяцев.

3.1. Шестерёнчатые тали

Шестерёнчатые модели используют цепной привод и редуктор с зубчатыми колёсами.

Основная сфера применения – вертикальный подъём груза в стационарной точке.

Характерные особенности:

• плавность хода

• сравнительно высокая скорость работы

• необходимость надёжной верхней опоры

В каталоге OCALIFT такие модели обозначаются как ТРШ или ТРШС – таль ручная шестеренная стационарная.

3.2. Рычажные тали

Рычажные тали оснащены рукоятью-рычагом. Усилие передается через храповой механизм к грузовой цепи.

Данный тип применяется:

• при ограниченном пространстве

• при отсутствии возможности свободного перемещения управляющей цепи

• при необходимости подтянуть или точно выставить груз

В каталоге OCALIFT модели обозначаются как ТРШСР – таль ручная шестеренная стационарная рычажная.

3.3. Червячные тали

Червячные модификации оснащаются червячным редуктором.

Преимущества конструкции:

• самоторможение

• высокая точность перемещения

Это делает их подходящими для работы с хрупкими и дорогостоящими грузами. Однако скорость подъёма ниже, а стоимость выше по сравнению с шестеренчатыми моделями. В настоящее время такие конструкции считаются устаревшими и встречаются редко.

4. Как подвешивают ручную таль

На корпусе ручной цепной тали предусмотрен верхний крепежный крюк. С его помощью осуществляется фиксация к несущей конструкции.

Возможные варианты подвеса:

• передвижные тележки или каретки

• балочные зажимы или захваты

• стационарные петли и проушины

Перед началом эксплуатации необходимо выполнить проверку соответствия грузоподъемности.

Пошаговый порядок оценки:

1. Определить грузоподъёмность тали.

2. Убедиться, что несущая конструкция выдерживает нагрузку с запасом. Рекомендуется превышение в два раза и более.

3. При использовании кран-балки, МПУ крана или другого грузоподъёмного оборудования убедиться, что грузоподъёмность тали равна или меньше маркировки крана.

Соблюдение этих требований является обязательным условием безопасной эксплуатации.

5. Где применяются ручные цепные тали

Благодаря автономности и универсальности ручные цепные тали используются в различных отраслях.

В промышленности и машиностроении они применяются для монтажа станков, подъема узлов и агрегатов, замены двигателей.

На строительных объектах ручные цепные тали используются для подъёма материалов на этажи, подачи металлоконструкций в зону монтажа, натяжения элементов и выверки положения ферм или балок.

В складской логистике оборудование дополняет или заменяет другие подъёмные механизмы при работе в ограниченном пространстве, под навесами или в зонах без электроснабжения.

В автосервисах и мастерских с их помощью поднимают кузова, силовые агрегаты и узлы подвески.

Также ручные цепные тали востребованы на объектах транспорта и энергетики, где важны предсказуемость работы, простота обслуживания и независимость от электрооборудования.

6. Плюсы применения ручной цепной тали

К основным преимуществам ручных цепных талей относятся:

1. Высокая надёжность конструкции.

2. Отсутствие потребности в электропитании.

3. Минимальные требования к обслуживанию.

4. Длительный ресурс при регулярной смазке.

5. Компактность и сравнительно малая масса по сравнению с электрическими подъёмниками.

Компактность позволяет быстро перемещать таль между рабочими точками или использовать её совместно с передвижными опорными системами, например мини-краном или балкой-тельфером.

Возможность выбора типа привода и требуемой грузоподъемности делает ручные цепные тали универсальным, экономичным и технически обоснованным решением для подъёма грузов в различных условиях эксплуатации.

Таким образом, ручная цепная таль – это технологически продуманное грузоподъемное устройство. Понимание ее конструкции, принципа работы и разновидностей позволяет грамотно подобрать оборудование, обеспечить безопасный монтаж и организовать эффективную эксплуатацию в соответствии с требованиями производства и строительных норм.
