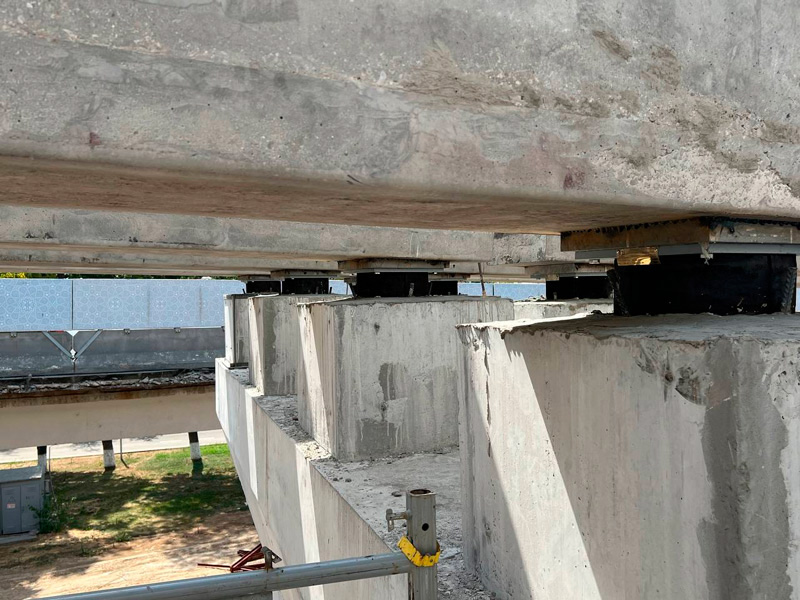

Шаровые сегментные опорные части являются ключевыми элементами мостовых и других инженерных сооружений, обеспечивая передачу нагрузок от пролетного строения на опоры и позволяя конструкции адаптироваться к линейным и угловым перемещениям. Подробное описание типов и характеристик шаровых опорных частей можно найти по ссылке: https://k2-engineering.ru/produktsiya/opornye-chasti/sharovye-opornye-chasti. Эти элементы незаменимы при проектировании мостов, пешеходных и автодорожных переходов, а также в зданиях промышленного и гражданского назначения.

Типы шаровых сегментных опорных частей

В зависимости от функциональных требований, шаровые сегментные опорные части подразделяются на три основных типа:

• Неподвижные – обеспечивают угловые перемещения относительно трех взаимно перпендикулярных осей;
• Линейно- и поперечно-подвижные – позволяют совмещать угловые перемещения с линейными вдоль одной горизонтальной оси;
• Всесторонне-подвижные – обеспечивают полный спектр угловых и линейных перемещений относительно двух взаимно перпендикулярных горизонтальных осей.

Каждый тип сочетает в себе сферические и плоские пары скольжения, что гарантирует плавное и долговечное функционирование даже при значительных нагрузках и экстремальных температурах до -50°С, а по согласованию с проектировщиком – до -55°С.

Конструкция и материалы

Шаровые сегментные опорные части состоят из основных металлических элементов и антифрикционных прокладок, размещаемых в специальных выточках. Для плоских пар скольжения используются комбинации «нержавеющая сталь – фторопласт», «нержавеющая сталь – высокомолекулярный полиэтилен» или «нержавеющая сталь – металлофторопласт». Для сферических поверхностей применяются также покрытия из твердого хрома толщиной не менее 0,1 мм, что обеспечивает долговечность и устойчивость к износу.

Антифрикционные прокладки устанавливаются в выточки с обязательными углублениями для смазки, что минимизирует трение и повышает ресурс опорных частей. Толщина прокладок варьируется в зависимости от материала: для фторопласта – 2,2h до 8 мм, для полиэтилена – 2,65h до 10 мм, где h – высота выступающей части прокладки. Плоские прокладки могут быть разделены на несколько одинаковых участков, а сферические – на диск и кольцо для равномерного распределения нагрузки.

Основные эксплуатационные характеристики

Шаровые сегментные опорные части предназначены для работы при больших вертикальных и горизонтальных нагрузках, а также значительных линейных и угловых перемещениях. Они оснащаются защитой от загрязнений в виде съемного фартука и, при необходимости, указателями перемещений вдоль главной оси сооружения.

Конструктивные размеры элементов обеспечивают безопасное давление на бетонные опоры, не превышающее 36 МПа, а допустимые отклонения форм и размеров соответствуют современным стандартам точности металлообработки. На поверхностях не допускаются трещины, надрезы, забоины и другие механические повреждения.

Преимущества использования

Использование шаровых сегментных опорных частей обеспечивает:

• Долговечность и надежность конструкций даже в условиях высокой сейсмичности и экстремальных температур;
• Плавное распределение нагрузок на опоры, предотвращая локальные повреждения;
• Возможность контроля перемещений и легкого обслуживания благодаря указателям и защитным элементам;
• Универсальность применения для мостов любого типа и промышленно-гражданских сооружений.

Шаровые сегментные опорные части являются оптимальным решением для современных инженерных конструкций, сочетая высокую прочность, точность и долговечность эксплуатации.
