Обрывы проводов и сломанные стойки во время зимних циклонов – главный кошмар районных электросетей. Деревянные столбы быстро гниют в грунте, а стальные решетчатые конструкции требуют сложной сборки и регулярной покраски от ржавчины.

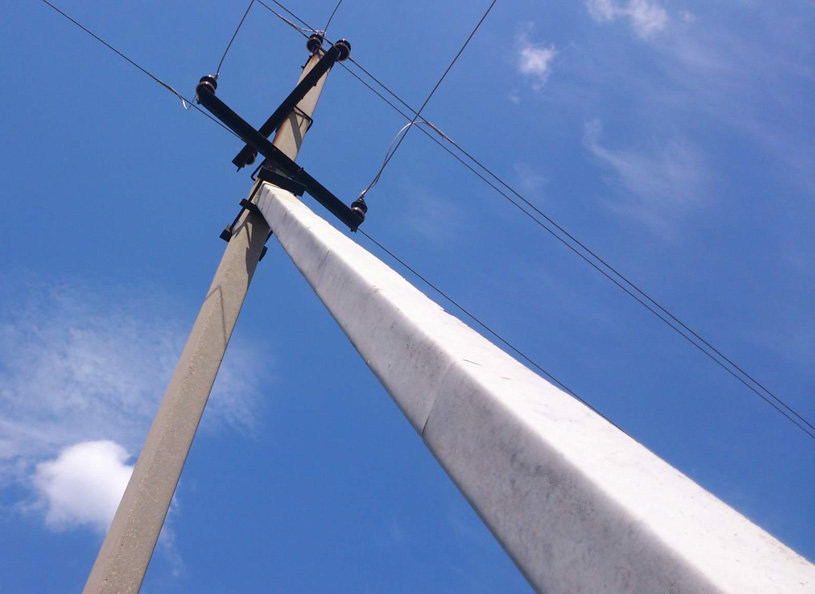

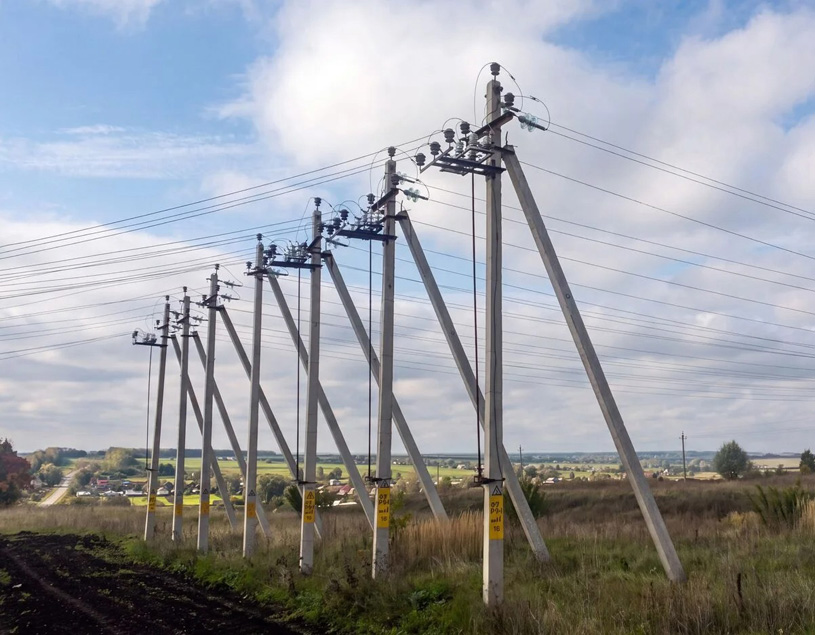

Железобетонные опоры ЛЭП решают задачу долговечности магистралей раз и навсегда. Заводские вибрированные стойки работают в сетях 0.4-10 кВ по 40-50 лет, выдерживая резкие порывы ветра, налипание мокрого снега и вес тяжёлой кабельной арматуры без постоянных ремонтов.

Нагрузочная способность стоек СВ при строительстве ВЛ 0.4-10 кВ

Стойки СВ проектируют с запасом прочности на изгиб от двух до пяти тонна-сил на метр. При натяжении воздушных линий основание ствола принимает на себя постоянное тяжение проводов и кратковременные рывки при шквалах. Марка бетона B30 и предварительно напряженная арматура гарантируют, что опора сохранит вертикаль даже при образовании наледи на фазных проводниках.

Конструкция заводской стойки рассчитана на жесткие условия эксплуатации:

• продольные арматурные стержни компенсируют вибрационные и ветровые нагрузки;

• гидротехнический плотный бетон марки W6-W8 не впитывает дождевую воду;

• сквозные технологические отверстия позволяют быстро монтировать типовые траверсы.

Надежная фиксация арматурного каркаса внутри формы исключает скрытые пустоты, поэтому стойка стабильно держит нагрузки в первых четырех ветровых районах.

Как выбрать опоры под провод с изоляцией из сшитого полиэтилена

Опоры железобетонные марок СВ 95 и СВ 110 стали стандартом для воздушных трасс, где смонтирован провод СИП. Современная изоляция из сшитого полиэтилена не боится ультрафиолета и нагрева жил до 90 градусов, но сам жгут весит больше неизолированных алюминиевых жил. Для таких линий подходят стойки с увеличенным расчетным изгибающим моментом, способные удерживать вес кабеля при пролетах до 45 метров.

При монтаже самонесущих систем учитывают требования к арматуре и узлам крепления:

• анкерные кронштейны фиксируют стальной лентой без сверления лишних отверстий в бетоне;

• верхушка стойки должна иметь диаметр, достаточный для установки вводных щитов и заземлителей;

• запас прочности ствола обязан компенсировать схлестывание и рывки жгута при падении веток.

Грамотно подобранная стойка СВ 95 или СВ 110 исключает провисание кабельной трассы и исключает короткие замыкания на протяжении всего срока службы линии.

Защита подземной части стоек ЛЭП от пучения и грунтовых вод

Разрушение бетона чаще всего начинается на границе грунта и воздуха из-за перепадов температур. В водонасыщенных глинах и торфяниках сезонное морозное пучение стремится вытолкнуть стойку вверх или накренить ее в сторону пролета. Применение сульфатостойких цементов на заводе защищает армированный стержень от агрессивных солей, растворенных в почве.

В болотистой местности комлевую часть железобетонной опоры дополнительно покрывают битумной или эпоксидной гидроизоляцией на глубину до двух метров. Такой барьер перекрывает доступ влаги к микропорам бетона и останавливает морозное шелушение.

Использование заводских стоек заводского вибропрессования защищает сетевое хозяйство от внезапных аварий и сохраняет надежное электроснабжение поселков в любую непогоду.
